Система диспетчерского контроля и управления мини-НПЗ на базе контроллера Siemens S7-400 и АРМ оператора завода
Описание работ
В перечень выполненных на объекте работ входит: разработка комплекса технической документации, поставка оборудования, монтаж оборудования и шкафов управления, разработка программного обеспечения и SCADA-системы на АРМ оператора и пусконаладочные работы, обучение персонала и техническая поддержка.
Система управления построена на базе центрального модуля CPU-412 и 2-х станций распределённой периферии ET200M с 10 модулями аналогового ввода и 4 модулями аналогового вывода для обработки 160 аналоговых сигналов; и с 6 модулями дискретного ввода и 4 модулями дискретного вывода для обработки 180 дискретных сигналов.
Обмен данными построен на следующих сетевых решениях:
- сеть ProfiBUS DP для связи с распределённой периферией;
- сеть HART для получения расширенной информации оборудования КИП;
- сеть ProfiNET для связи ПЛК со SCADA.

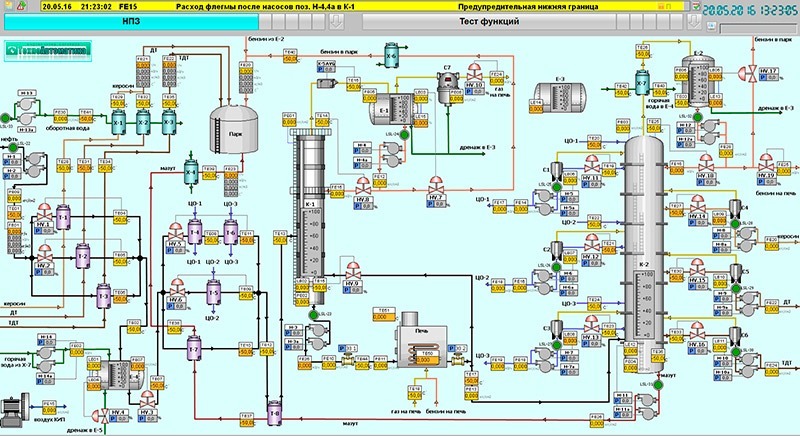

На АРМ оператора обрабатывается свыше 14 000 информационных тегов с архивацией требуемых параметров процесса.
АРМ оператора выполняет следующие функции:
- диспетчерский контроль и управление оборудованием АСУ.
- автоматизированный учёт исходного сырья и произведённой продукции;
- разграничение доступа для обслуживающего персонала и операторов;
- архивирование данных с требуемой частотой;
- настраиваемая система аварийной и предупредительной сигнализации с архивацией сообщений;
- возможность детальной настройки отдельных параметров оборудования и КИПиА.
